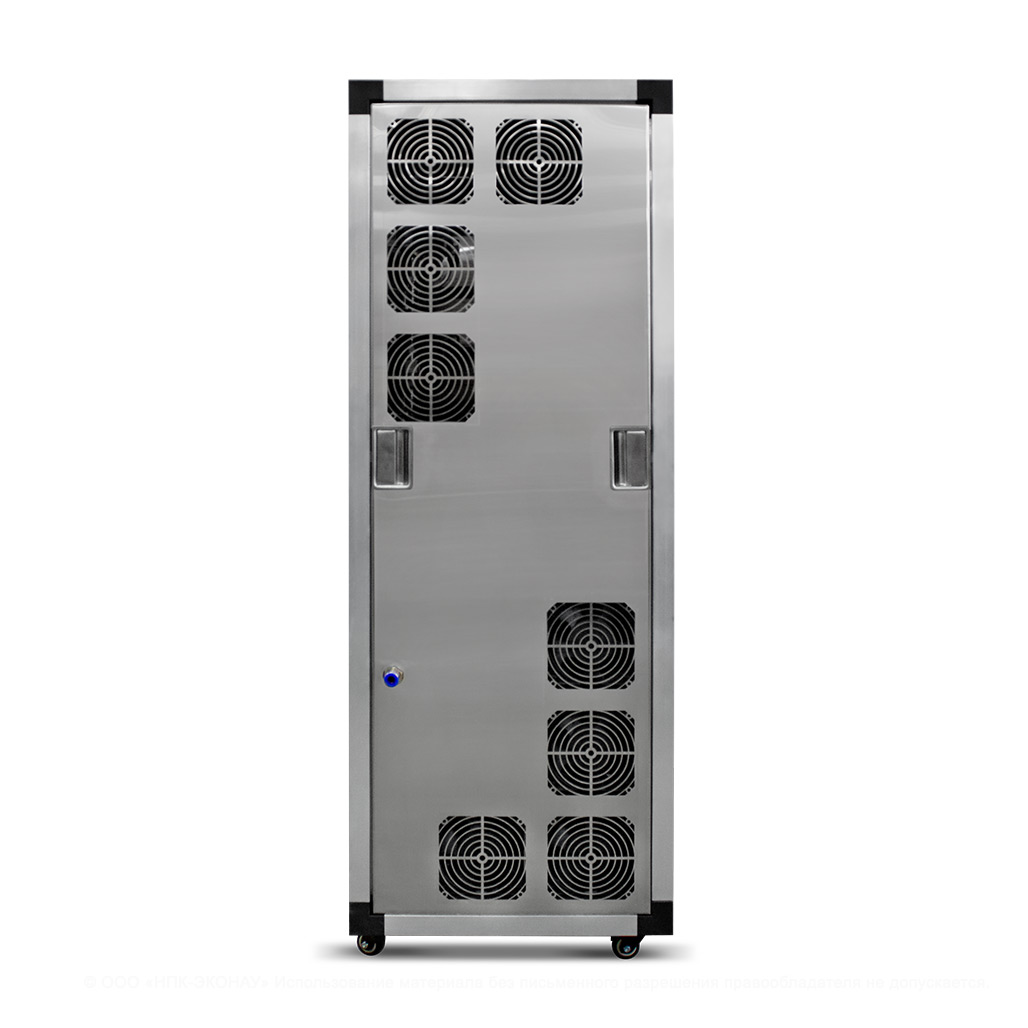

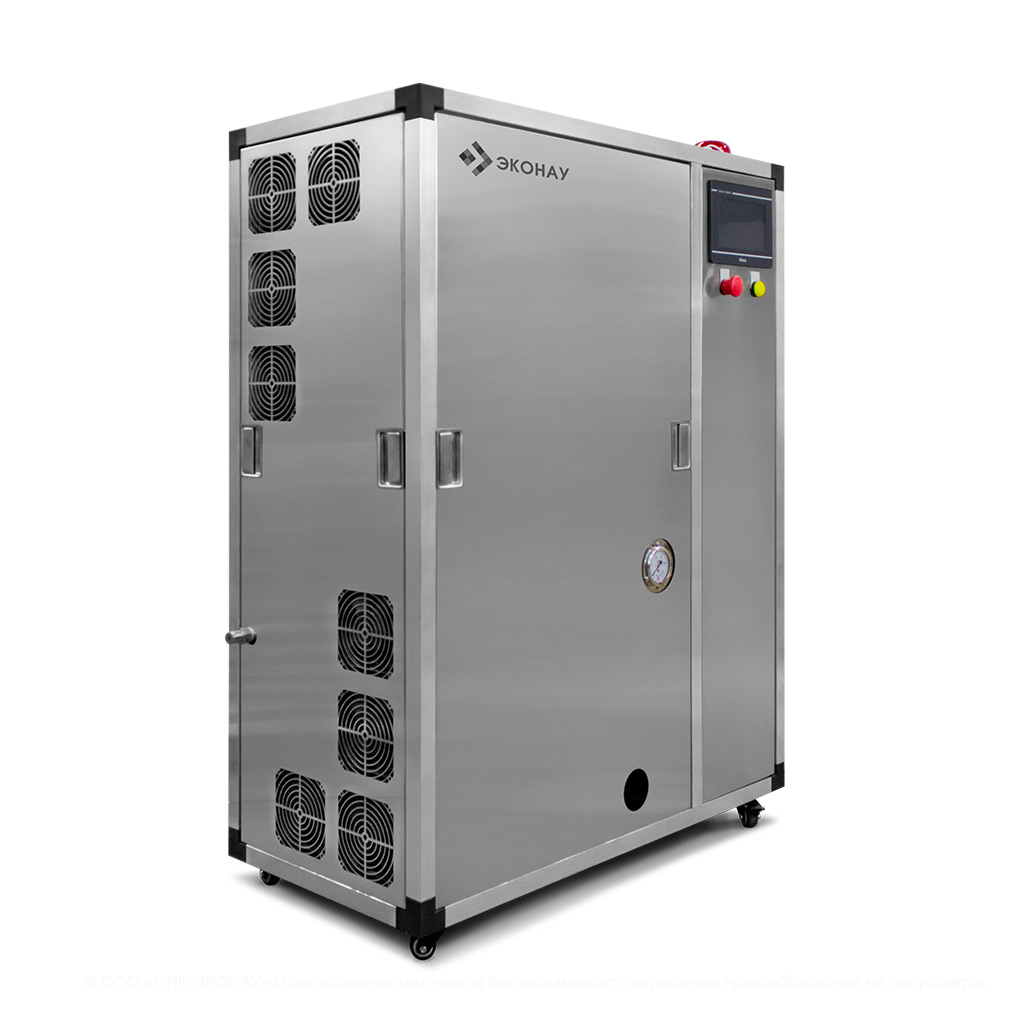

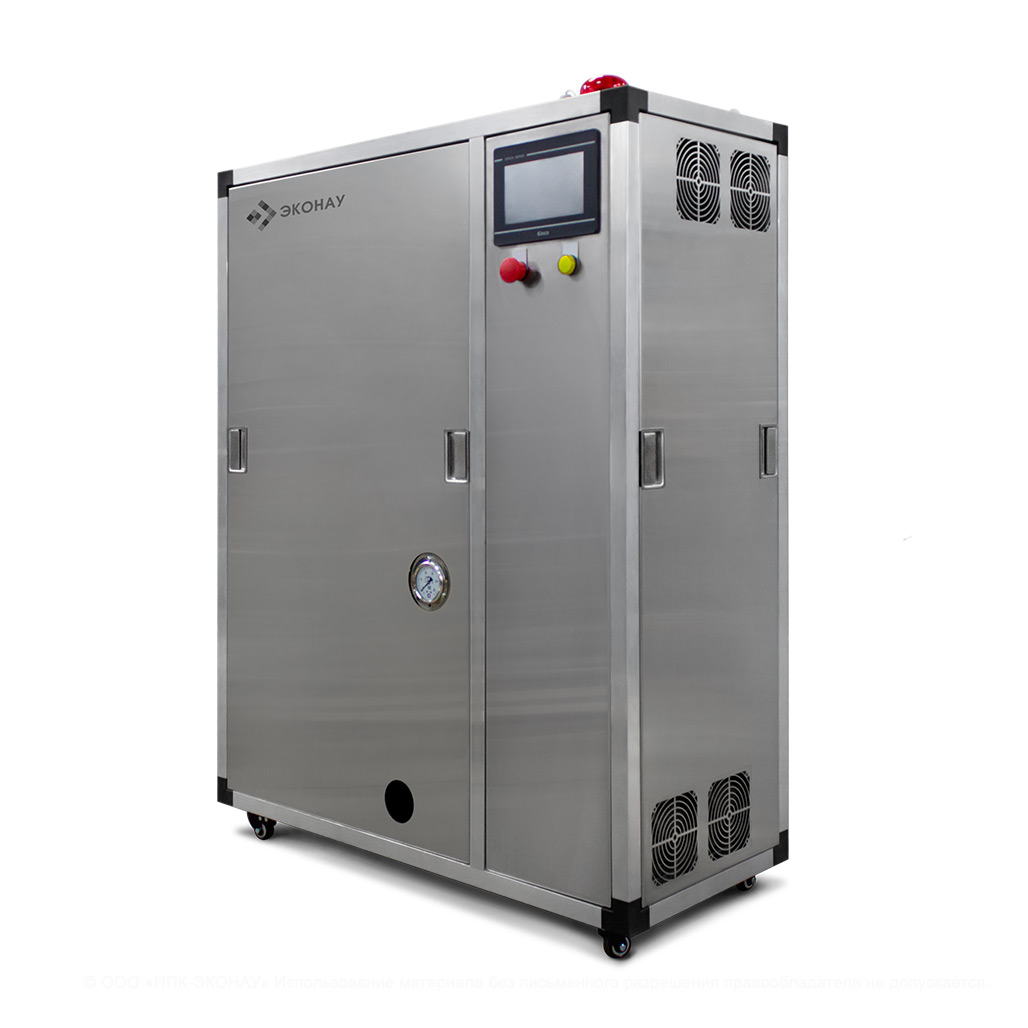

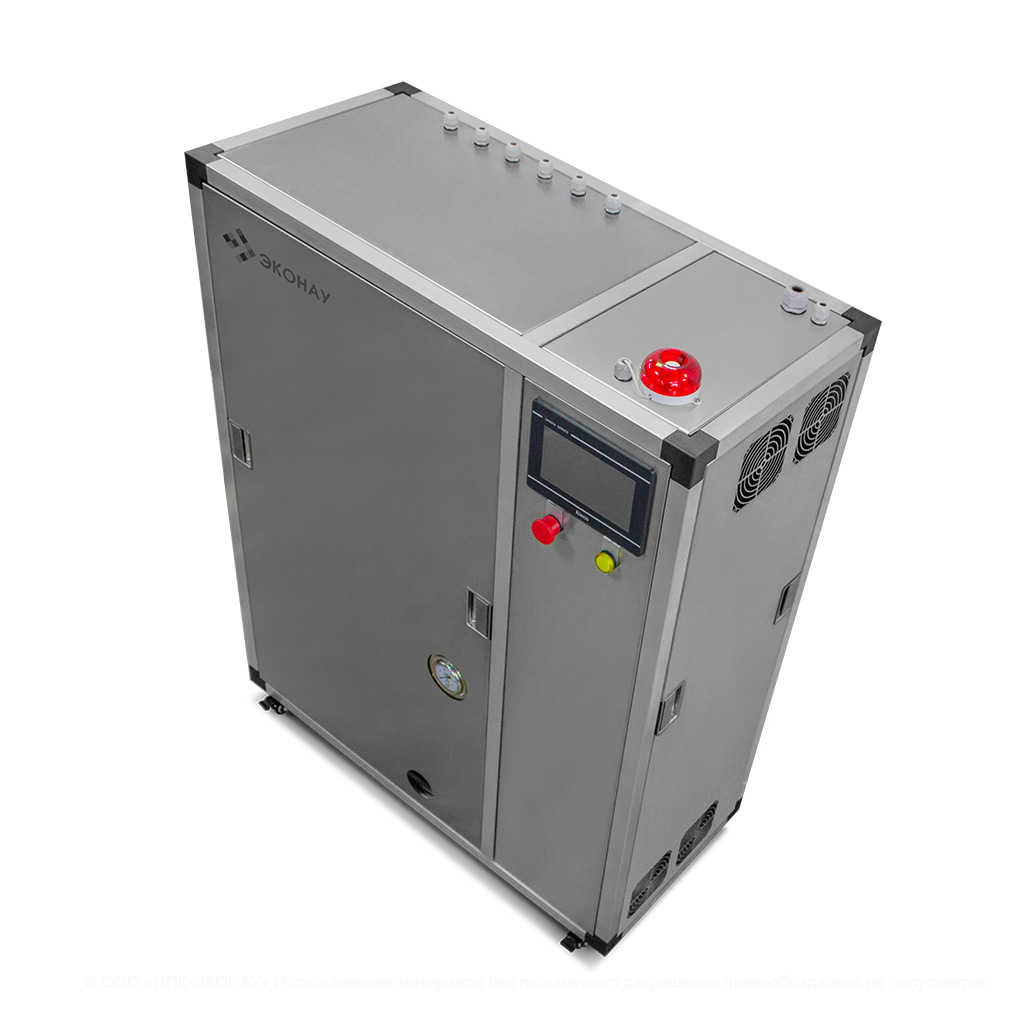

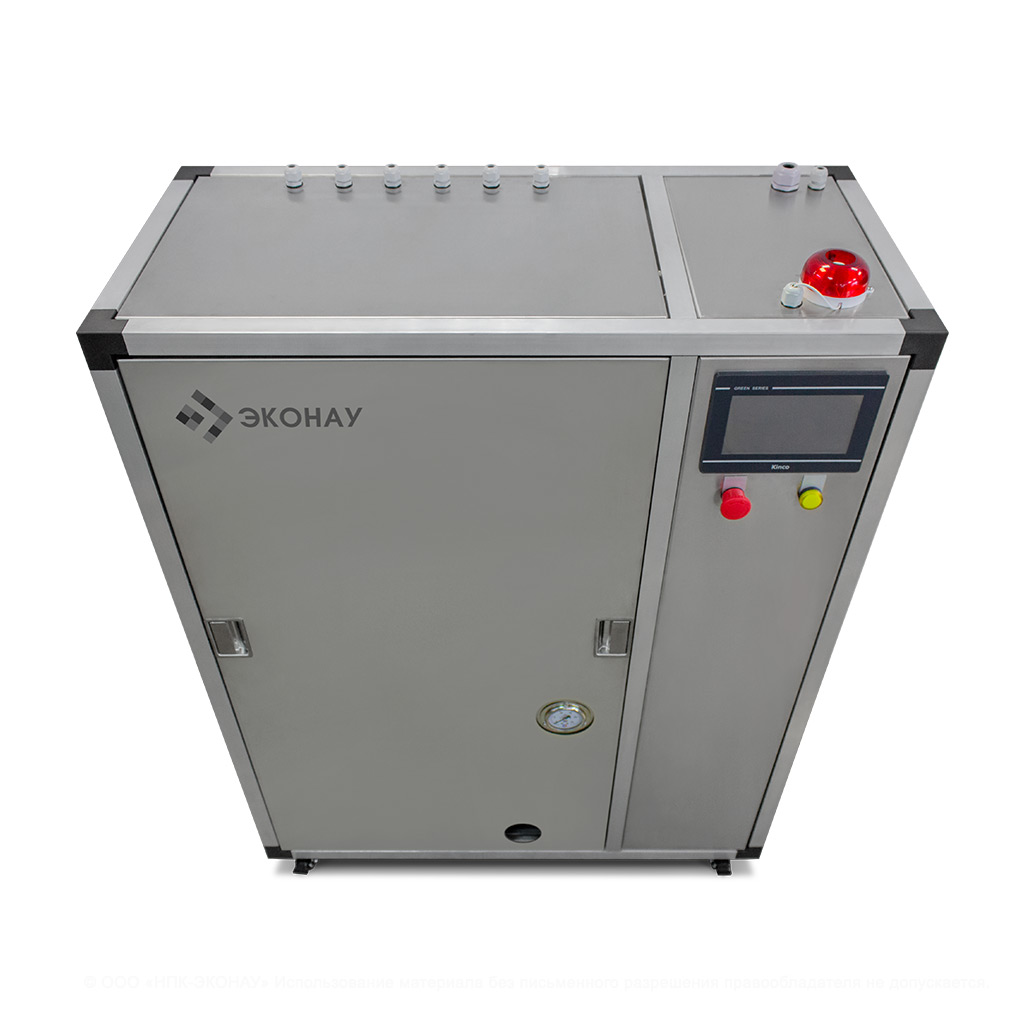

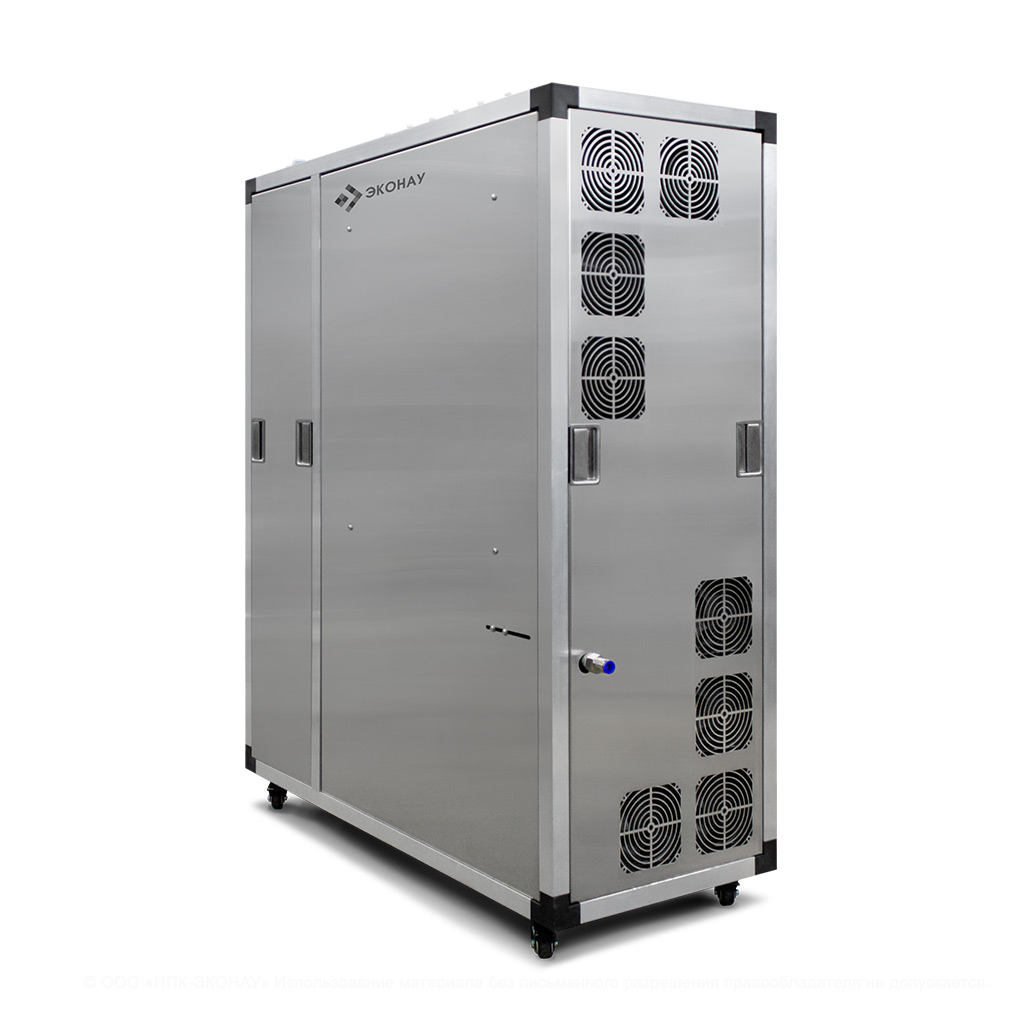

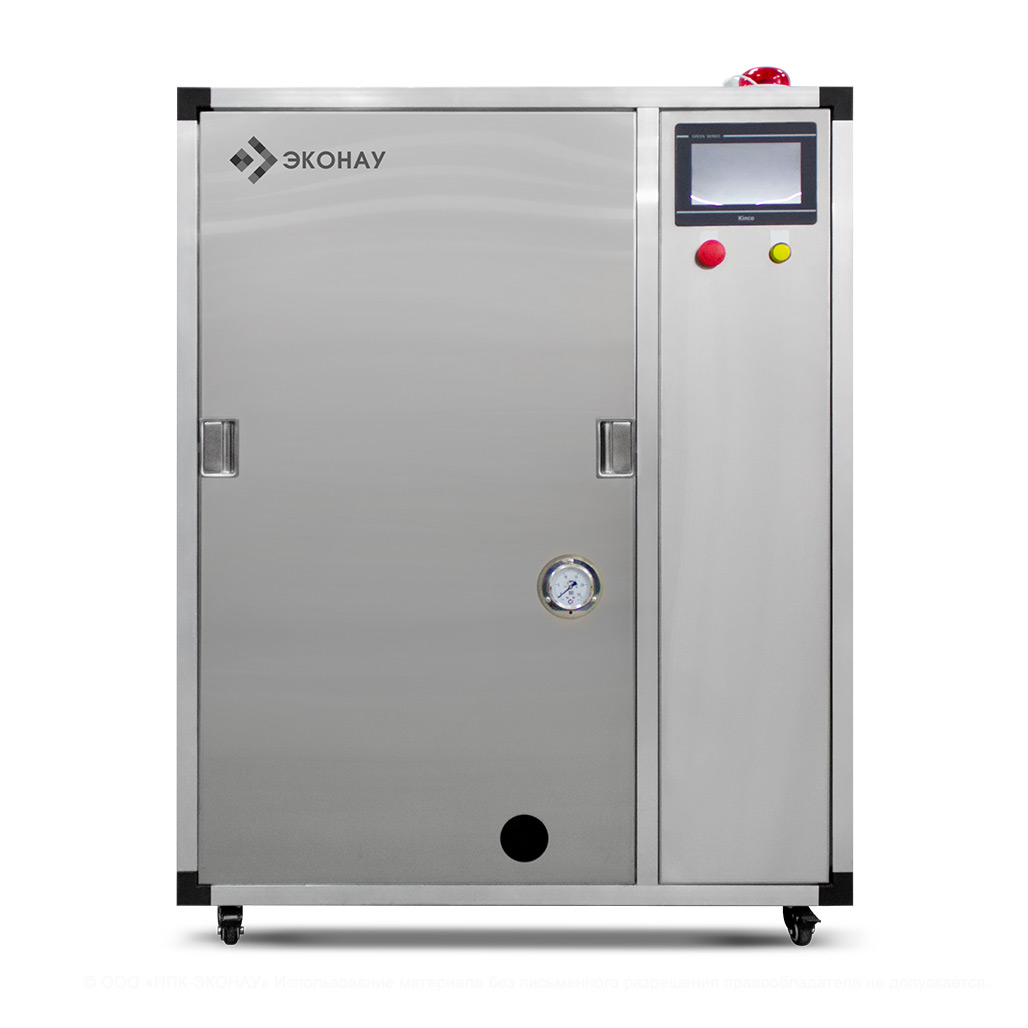

Форсуночный увлажнитель высокого давления Эконау ВД-50(МЗИ-2)

Описание

Мультизональная система увлажнения и туманообразования Эконау ВД-50(МЗИ-2) состоит из четырех функциональных модулей:

1. Водяной насос высокого давления, состоящий непосредственно из насоса, плунжерной помпы, блока питания, таймера работы, системы защиты;
2. Блок перепускных клапанов для управления подачей воды в каждую из зон;
3. Комплекс образования и распределения водяного тумана, состоящий из нейлонового шланга высокого давления, латунных соединителей и распылительных форсунок с анти-капельным клапаном;
4. Контроллер и датчики влажности для поддержания заданной влажности в каждой зоне.

Водяной насос высокого давления повышает давление водопроводной воды до 70 атмосфер и подает по высокопрочному шлангу. Блок клапанов отключает и включает ответвления шланга отвечающие за каждую из зон увлажнения. На шланге через каждый 0,7 – 1 метр располагаются латунные соединители с вмонтированными форсунками. Под высоким давлением воды (70 бар) форсунка превращает воду в мельчайший аэрозоль, который распыляется в воздухе и создает водяной туман.

Мультизональные системы форсуночного увлажнения воздуха ЭКОНАУ ВД(МЗИ) могут использоваться для:

• Увлажнения воздуха в нескольких независимых промышленных помещениях;
• Создания визуальных эффектов и поддержания влажности в оранжереях и зимних садах;
• Косвенного адиабатического охлаждения воздуха в жаркий летний период – в теплицах, птичниках, коровниках и т.п.;
• Увлажнения воздуха в комнатах частных домов и квартир;
• Охлаждения воздуха и создания тумана на площадках для отдыха в летний период.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.РА06.В.77620/23.

Соответствующая модель форсуночного увлажнителя воздуха без мультизональности: Эконау ВД-50(И)

Обслуживание

Частота мероприятий по периодическому обслуживанию прибора составляет от 2 недель до  6 месяцев и зависит от качества подаваемой воды. В случае отсутствия водоподготовки (обратный осмос) на частоту обслуживания влияют параметры воды:

1. Жесткость °dGH.
2. Водородный показатель.
3. Содержание железа и марганца.
4. Содержание органики.
5. Общая загрязненность (цветность, прозрачность, содержание крупных частиц).

При образовании соляных пробок на форсунках необходимо произвести их очистку. Замочите форсунки в 5% растворе лимонной или уксусной кислоты до полного растворения солевых отложений. Для ускорения очистки используйте ультразвуковую ванну.

Мероприятия периодического технического обслуживания:

1. Чистка форсунок высокого давления.
2. Очистка корпуса прибора от грязи и пыли.

Особенности монтажа

Водяной насос высокого давления установите на ровной устойчивой поверхности, на расстоянии не менее 1,5 метров от места длительного пребывания человека и не менее 0,5 метра от предметов интерьера и стен. Обеспечьте свободный доступ к насосу. Исключите возможность опрокидывания насоса.

В зависимости от значения поддерживаемой влажности воздуха в помещении, возможно два варианта размещения насоса:

• Влажность ниже 80%. Насос высокого давления может быть установлен в одном помещении с линией образования и распределения водяного тумана. При этом их следует разместить на максимально возможном расстоянии друг от друга. Запрещается устанавливать насос в зоне выхода тумана;
• Влажность выше 80%. Насос рекомендуется установить в смежном сухом помещении.

Линию образования и распыления водяного тумана разместите на высоте не менее 2,5 метров от пола. Линию следует располагать над проходами во избежание случайного попадания капель на оборудование и предметы интерьера. Рекомендуется устанавливать форсунки под углом 60 – 90 градусов к вертикальной оси. При необходимости форсунки могут быть установлены под любым углом.

Датчик влажности рекомендуется разместить на максимально возможном расстоянии от линии образования и распределения водяного тумана. Это увеличит точность регулирования влажности в помещении.
