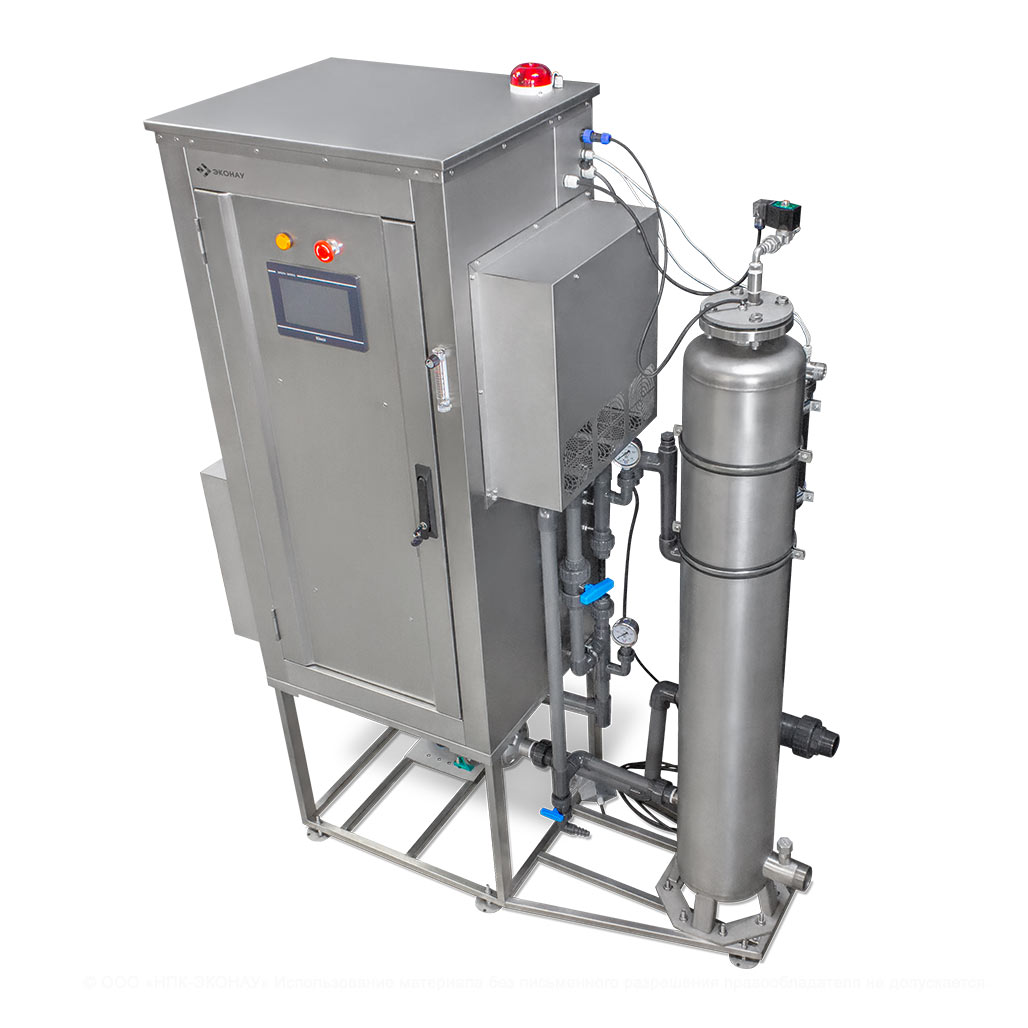

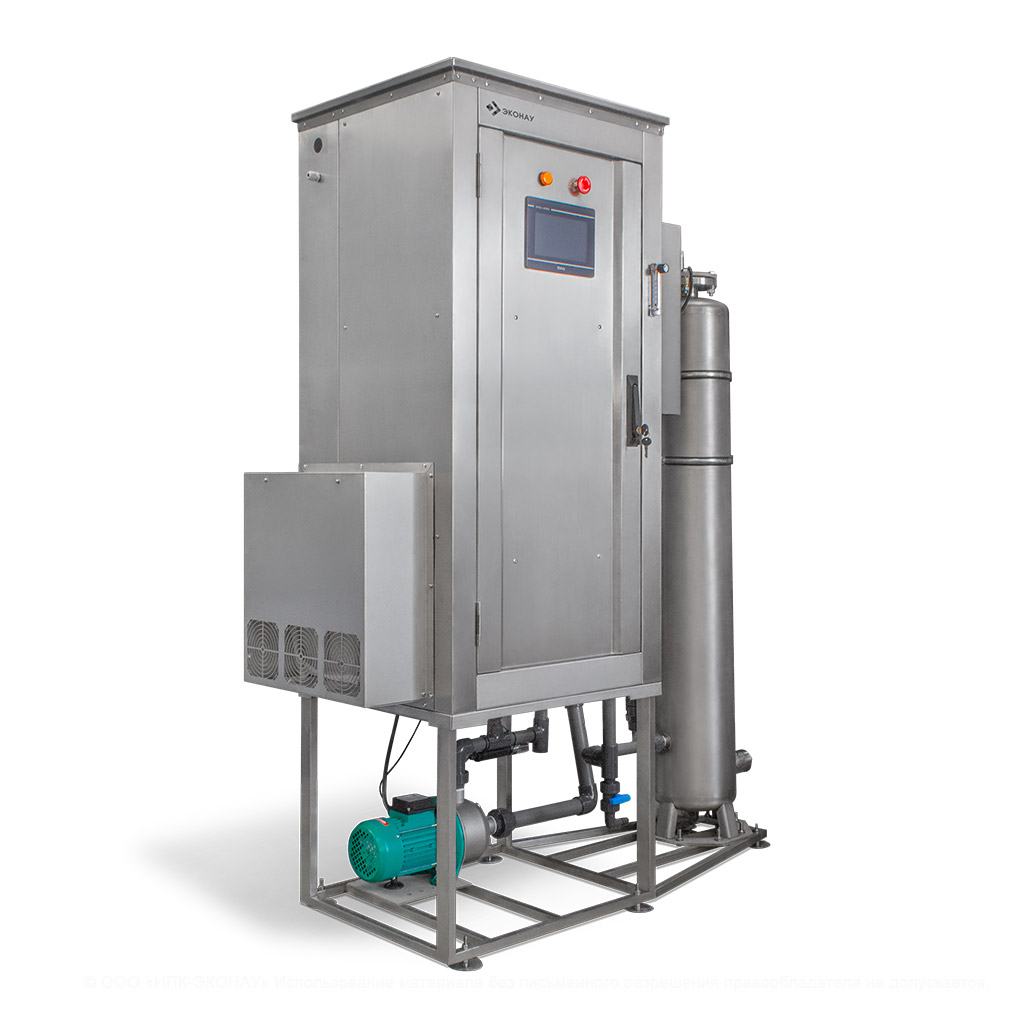

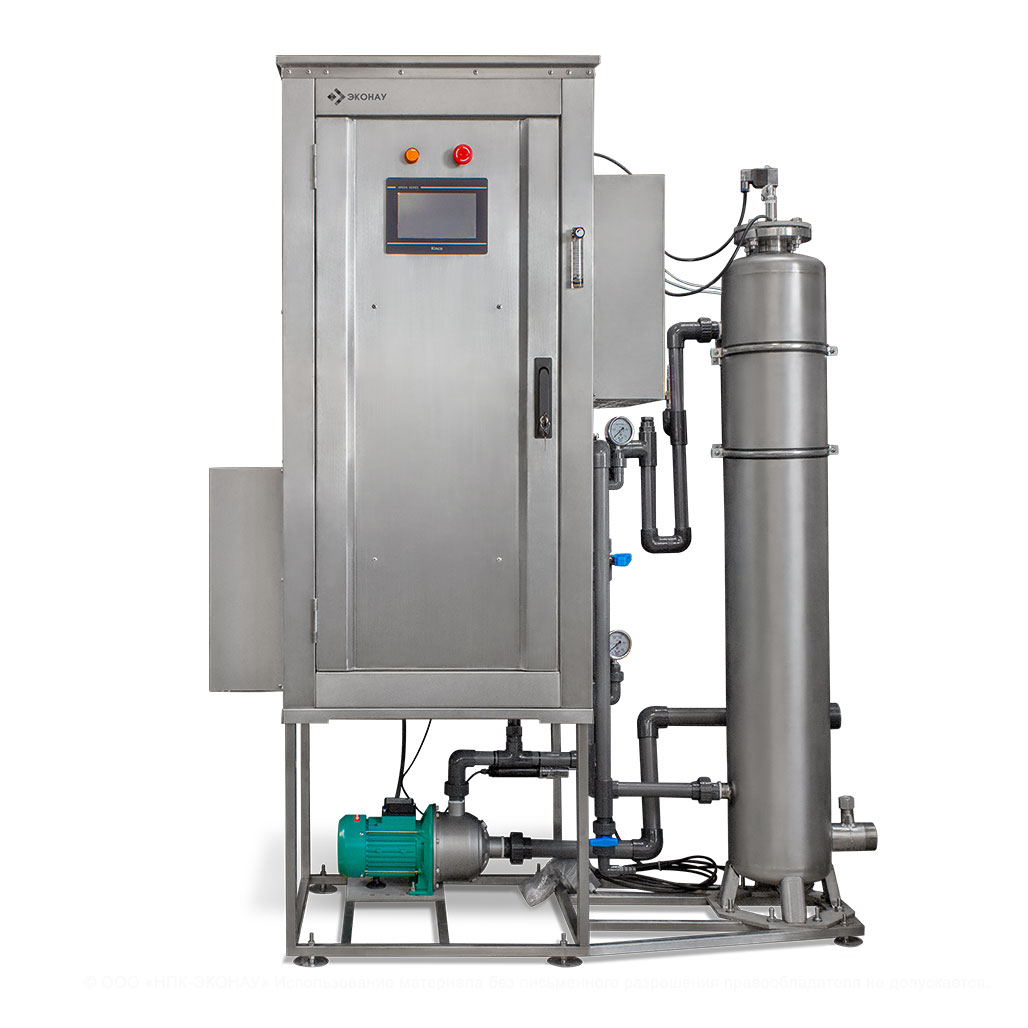

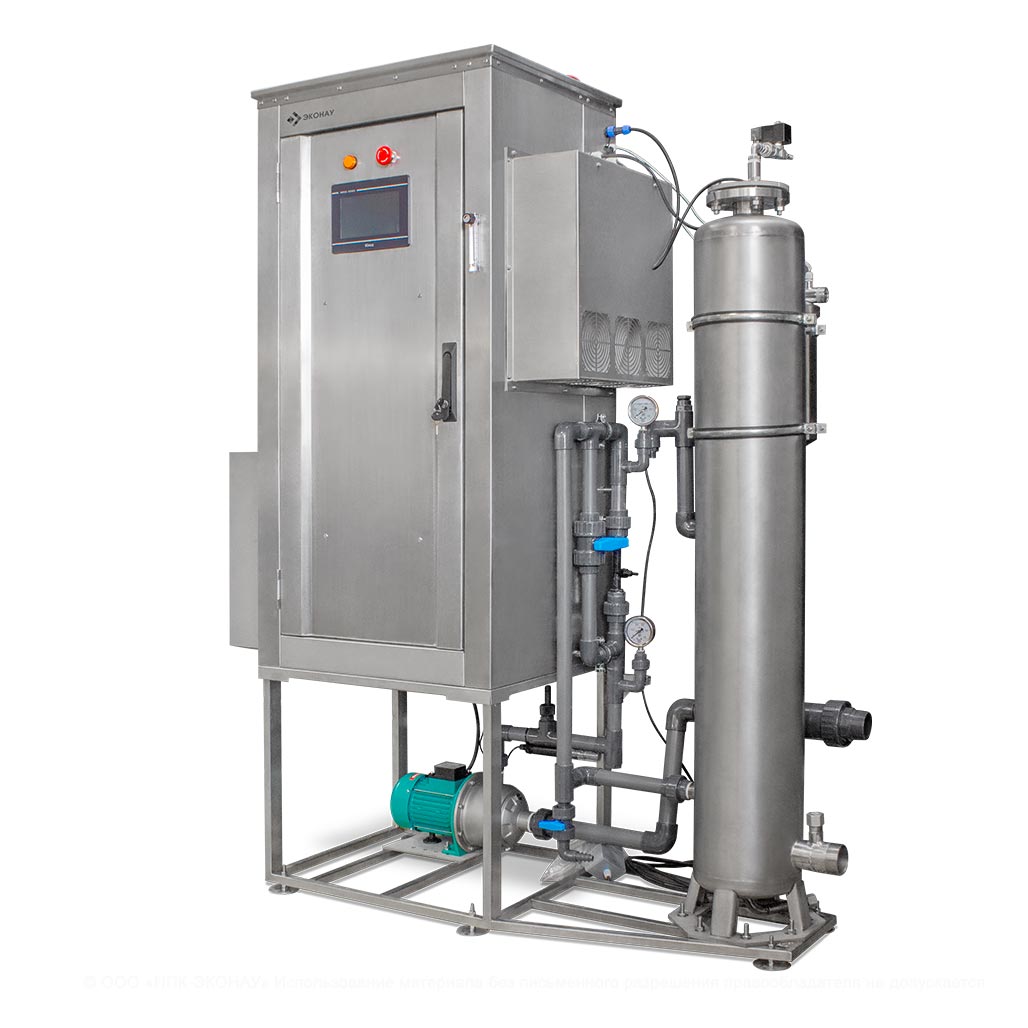

Установка озонирования воды Эконау ОЗО-В3
Описание
Промышленные станции озонирования воды серии ОЗО-В могут применяться как для частного использования, например, в коттеджах или бассейнах, так и в сельскохозяйственной, химической, пищевой, фармацевтической и иных видов промышленности:
Генерация озона в озонаторах серии ОЗО-В происходит из кислорода чистотой 93%, что обеспечивает максимальное КПД генератора, высокую концентрацию озона на выходе и абсорбцию (растворение) озона в воде до 90%.
Разработчик оставляет за собой право вносить незначительные изменения во внешний вид, габариты и вес озонатора, которые не влияют на технические характеристики прибора.
Доступные модификации
Перетащите таблицу влево, чтобы увидеть её полностью
| Системы подачи озона в воду | |
| Модификация | Назначение |
| (1) – устойчивый к озону насос Wilo из нержавеющей стали AISI304 |
Не требует отключения озонатора при остановке обрабатываемого потока.
|
| (2) – устойчивый к озону насос Wilo из нержавеющей стали AISI316 |
Не требует отключения озонатора при остановке обрабатываемого потока.
|
| (3) – контактная колонна, вся обвязка и насос Wilo из нержавеющей стали AISI304 | Аналогично модификации (1). Для применений с повышенными требованиями к безопасности. |
| (4) – контактная колонна, все обвязка и насос Wilo из нержавеющей стали AISI316 | Аналогично модификации (2). Для применений с высокими требованиями к безопасности и агрессивных сред. |
| КИПиА |
|
| Модификация | Назначение |
| (А) – ОВП-метр для косвенного определения содержания озона в чистой воде | Индикация процесса озонирования и качества обработки воды. Позволяет в режиме реального времени косвенно определять примерное содержание озона в воде и автоматически регулировать производительность озонатора. ПИД-регулятор подстраивает производительность генераторов таким образом, чтобы поддерживать средний заданный диапазон ОВП. |
| (А2) – поверенный анализатор озона AQUIS 500 AS (Германия) | Для производственных линий с необходимостью точного контроля содержания озона и автоматизации работы озонатора на основании получаемых данных. ПИД-регулятор подстраивает производительность генераторов таким образом, чтобы поддерживать средний заданный диапазон концентрации озона. |
| (А4) – неповеренный анализатор озона DOZ7600 (Китай) | Для производственных линий с необходимостью контроля содержания озона и автоматизации работы озонатора на основании получаемых данных. ПИД-регулятор подстраивает производительность генераторов таким образом, чтобы поддерживать средний заданный диапазон концентрации озона. |
| (А3) – анализатор озона в воздухе Эсса-О3 на 1 датчик с звуковой сигнализацией превышения ПДК | Для контроля содержания озона в воздухе рабочей зоны в пределах ПДК. При превышении заданного порога формирует релейный сигнал и включает аварийный звуковой сигнал. |
| Системы защиты |
|
| Модификация | Назначение |
| (Д) – деструктор озона в отработанном газе | Обеспечивает разложение озона в отходящем газе до уровня ПДК. Позволяет безопасно сбрасывать газ в помещении. |
| (Н2) – корпус прибора из нержавеющей стали AISI316 | Все внешние части установки озонирования изготавливаются из стали AISI316. Для работы в агрессивных внешних условиях (брызги морской или озонированной воды, кислот). |
| (IP55) – степень защиты озонатора не ниже IP55 | Исключает попадание воды внутрь устройства. Замкнутая система охлаждения генератора озона без поступления воздуха извне. |
Комплектность
Перетащите таблицу влево, чтобы увидеть её полностью
Наименование |
Количество |
|---|---|
|
Генератор озона, шт. |
1 |
|
Кислородный концентратор встроенный, шт. |
1 |
|
Ротаметр для регулировки потока газа через генератор озона, шт. |
1 |
|
Счетчик мощности, шт. |
1 |
|
Система аварийного слива и защиты от обратного тока воды, шт. |
1 |
|
Реле защиты от холостого хода и остановки основной линии, шт. |
1 |
|
Бустерный насос необходимый для работы эжектора, шт. |
1 |
|
Вакуумный эжектор, шт. |
1 |
|
Колонна растворения озона из нержавеющей стали AISI304, шт. |
1 |
|
Газоразделительный узел для сброса нерастворенного озона, шт. |
1 |
|
Комплект фитингов из НПВХ и нержавеющей стали , шт. |
1 |
|
Комплект фитингов из нержавеющей стали, шт. |
1 |
|
Манометр, шт. |
2 |
|
Автоматика на базе контроллера ОВЕН, шт. |
1 |
|
Паспорт, руководство по эксплуатации, шт. |
1 |
Характеристики
Перетащите таблицу влево, чтобы увидеть её полностью
Параметр |
Количество |
|---|---|
|
Производительность по озону, г/час |
3 |
|
Регулировка производительности, % |
20 ... 100 |
|
Производительность по воде, м³/ч |
не более 3 |
|
Номинальный поток кислорода, л/мин |
2 |
|
Концентрация кислорода (при номинальном потоке), % |
88 ... 93 |
|
Материал корпуса |
нержавеющая сталь AISI304 |
|
Материал системы смешивания |
НПВХ и нержавеющая сталь |
|
Входной патрубок |
2"ВР (или по согласованию) |
|
Выходной патрубок |
2"ВР (или по согласованию) |
|
Степень защиты корпуса |
IP31 |
|
Охлаждение генераторов озона |
воздушное |
|
Протокол подключения АСУ ТП |
RS-485 Modbus |
|
Потребляемая мощность, кВт |
1.85 |
|
Напряжение питания, В |
220 |
|
Вес, кг |
140 |
|
Гарантийный срок, год |
1 |
